plan scheme of Naedong Market-apartment in Changwon 1976 창원 내동상가 아파트 평면 scheme 1976

 plan scheme of Naedong Market-apartment in Changwon, 1976

창원 내동상가 아파트 평면 scheme, 1976

창원 내동상가 아파트 사진

https://taekle.blogspot.com/2020/09/naedong-market-apartment-in-changwon.html

창원 내동상가 아파트는

1층 전체가 상가로 되어 있고

전면부 1개소 실내계단, 후면부 2개소의 외부 계단을 통해

데크로 되어 있는 2층에 오를 수 있게 되어 있다.

2층 데크 상부로 4개층의 아파트가 올라서 있다.

아파트의 최하층인 2층은 데크 바닥보다 90cm 가량 높게 되어 있고

아래 평면에서 보듯이 외부 복도형의 구성에

ㄷ자의 배치가 서로 엇갈려 이어져 전면도를 향해 1개소,

후면을 향해 2개의 중정을 만들고 있는 배치다.

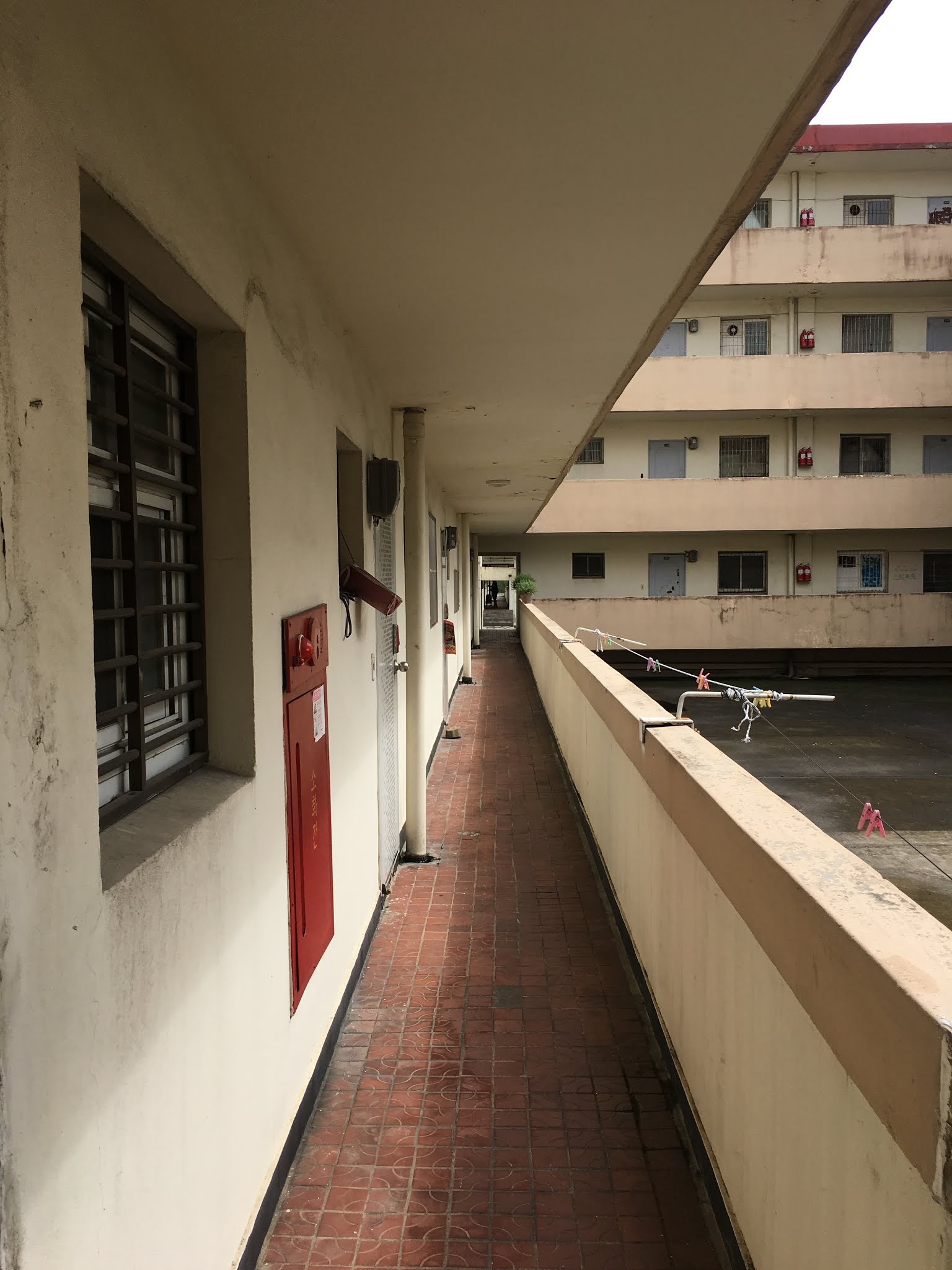

2층의 외부 복도는 건물을 관통해 데크로 이어져 다음 건물까지 연결되어 있어

이동과 교류의 편의성을 고려했음을 알 수 있다.

2층 평면의 빨간색 화살표 부분을 보면

복도의 관통부를 통해 서로 떨어져 있는 부분까지

시선과 동선이 연결되어 있음을 확인할 수 있다.

이 복도는 3층~4층까지도 같은 배치를 갖지만

통로 하나만 제외하고는 공중으로 연결될 수 없으므로

대부분 막아서 바로 인접한 세대의 전실이나 창고로 쓰이고 있다.

일부 복도는 개방되어 있다.

데크 위로 5층까지 연결되는 총 3개의 옥외 계단이 있다.

서측의 중정을 감싼 부분이 더 크고 세대도 많아 2개의 계단으로 연결되고

동측의 중정을 감싼 부분은 1개의 계단으로 연결된다.

전면도로 방향의 중정은 접근성이 가장 좋은 위치로

아파트의 메인 출입구 역할을 하는 계단실이 있다.

하지만 향이 북향이고 세대에서 직접 접근이 제한적인 구조라서

이동의 용도 외에는 거의 사용되지 않아 보인다.

상대적으로 앞서 말한 후면의 2개의 중정이 잘 활용되고 있는 것으로 보인다.

계단의 구조에 바로 붙어서 더스트 슈트가 각각 1개소씩 총 3개소가 설치되어 있다.

다른 곳들과 마찬가지로 현재는 사용하지 않고

데크 위 별도 공간을 할애해 분리 수거를 하고 있는 것으로 파악된다.

세대 규모는 방 1개, 주방, 거실, 화장실의 구성을 갖는 41.32㎡, 8x4 = 32세대,

면적과 구성은 유사하나 구조에 차이가 있는 42.31㎡, 4x4 = 16세대,

가장 큰 방3, 주방, 거실, 화장실 구조일 것으로 예상되나 확인이 힘든 60.50㎡, 5x4 = 20세대,

방2, 거실, 주방, 화장실1 구성의 46.94㎡, 12x4= 48세대,

마찬가지의 구성이지만 실배치 및 구조에 차이가 있는 48.98㎡, 4x4 = 16세대로

총 132세대이다.

내부 구조는 부동산 업체가 올려둔 사진으로 추정한 것으로 현황과 차이가 있을 수 있다.

세대 면적은 이 시대 다른 건물들 대장에서도 발견되듯

각 세대 전면에 접한 복도 면적도 포함해 기재되어 있는 것으로 보인다.

각 세대마다 후면으로 거실과 접한 발코니가 1개소씩 있다.

건물 전체의 구조 모듈은 도면 방향을 기준으로

가로 간격은 5.2m, 6m가 병행되어 있고

세로 간격은 4m, 6(6.3)m, 8m가 섞여서 배치되어 있는 것으로 파악된다.

현장 실측을 했으나 건물 규모가 커서 전체 치수를 면밀히 측정할 수 없었고

시공 오차 등으로 인해 명확한 수치를 정하기 어려워

측정 결과와 대장 상 세대 면적을 비교해

계산 과정을 통해 파악한 구조 모듈이다.

그런 이유로 현황과 차이가 있을 수 있다.

아파트의 층고는 2.9m 내외로 측정되었고

1층의 층고는 4.2m 내외로 추정된다.

배치도. 건물 북쪽의 도로는 창원 대로. 그 건너편에 창원 병원이 있다.

3층~5층의 평면 scheme. 3개의 중정을 만들고 있는 배치와 복도의 위치를 확인할 수 있다. 각 층을 연결하는 수직 계단도 왼편(서측)에 2개소, 오른편(동측)에 1개소 있다.

2층 평면 scheme. 데크로 이루어진 2층으로 하부의 2개의 외부 계단, 중앙 상부의 1개소 실내 계단을 확인할 수 있다. 붉은색 화살표는 모두 데크에서 연결되는 동선으로 외부 복도가 건물을 관통해 서로 떨어져 있는 동까지 연결됨을 알 수 있다.

1층 평면 scheme. 상가로 활발히 사용되고 있으며 붉은 화살표 부분에 상부 아파트로 통하는 계단이 있다. 내부 복도의 정확한 위치나 규모는 현황과 차이가 있을 수 있다.
