Old apartments around Masan Station-4-1
마산역 번개시장 인근 아파트들-4-1
대진 연립 주택 3D 및 단면
사진과 대장상의 면적을 바탕으로 대략적인 규모와
구조를 재구성해본다
건물은 지도상의 전체 사이즈 등을 기반으로
추측컨데 길이방향으로 5m 경간을 기본 구조로 하고 있는 듯하다.
한 세대의 면적이 47.5㎡ 내외인데 5m x 9.5m 정도의 사이즈로 맞아 떨어지나
각 세대 구성과 상점의 구성을 출입문의 위치와 대장상의 면적을 기준으로

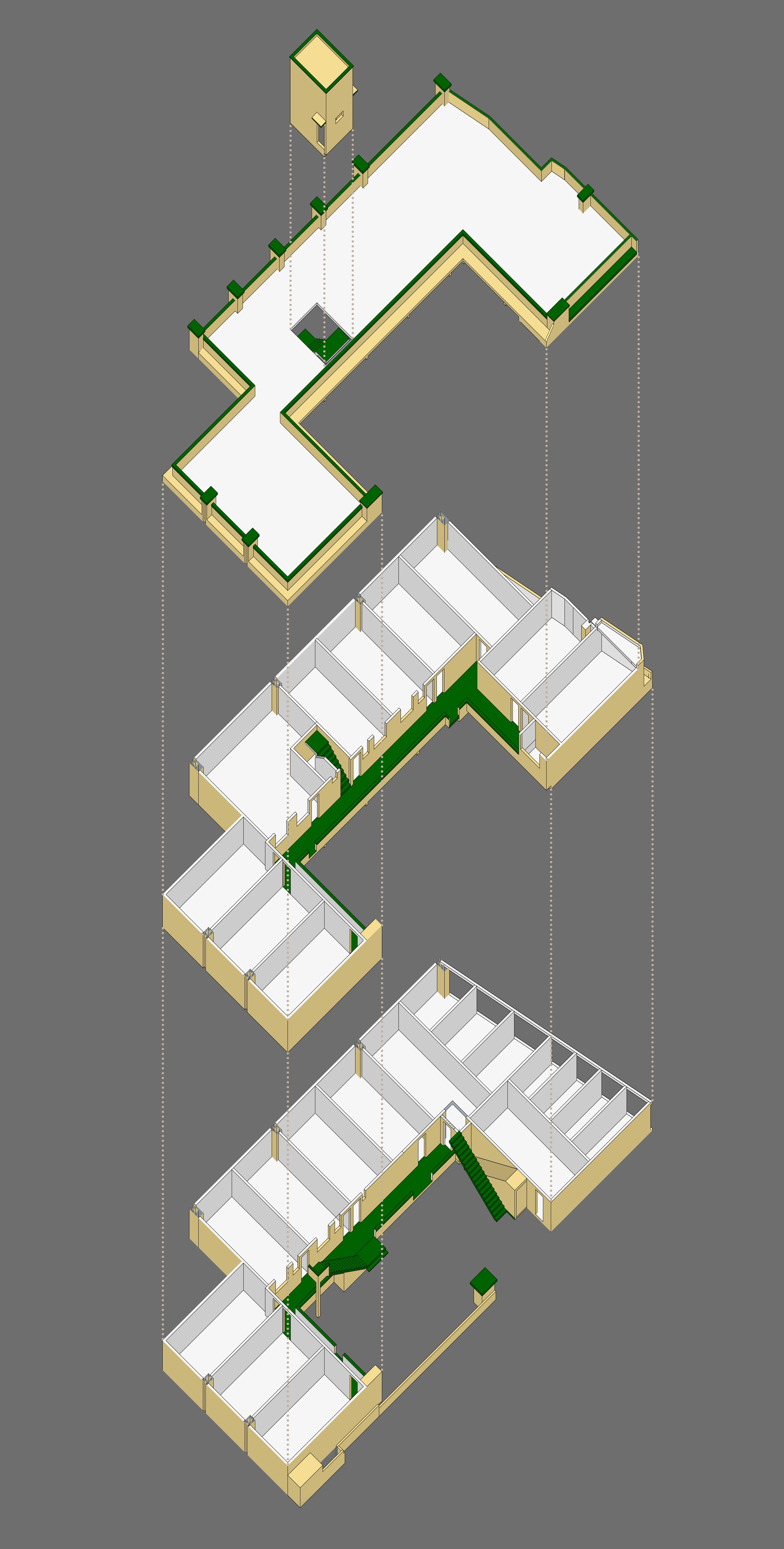

5m 경간을 기준삼아 파악해보니 아래의 엑소노메트릭과 같은 구성으로 예상된다
역시 불완전한 자료를 기반으로 추측한 것이라 확실치 않으나
일단 정리해 둔다.
대진 연립주택은 여러가지로 형태적 특징이 두드러지는데
특히 파라펫을 외벽면에서 700~800mm 가량(추측) 들여서 설치함으로써
건물의 변화있는 볼륨감이 더욱 강조되는 효과가 있다.
이는 중정과 면한 복도 2층의 복도 상부도 마찬가지로
내민보와 함께 설치된 차양의 중간 정도에 상부 파라펫이 설치되어 있음을 알 수 있다
파라펫을 뒤로 밀어 생긴 공간에는 현재 에어컨 실외기를 놓고 사용하는 세대가 많다.
이런 단면상의 변화를 다음과 같이 파악해 표현해보았다
단면상으로는 별 효과가 없어 보이지만
이들이 건물의 전면에 걸쳐 만들어내는 형상은 충분히 흥미롭다
저층의 건물이기에 이런 표현도 충분한 효과를 낼 수 있었으리라.
 |
| 2층 복도 상부의 차양과 그 중간쯤에 설치된 파라펫의 위치를 확인 가능하다 |
 |
| 건물의 옥상 파라펫이 안으로 들여 설치 된 것을 알 수 있다. |
 |
| 파라펫을 뒤로 밀어 생긴 공간의 빗물처리가 고민스러웠을 듯 싶다. 추가로 설치된 배관이 그런 고민이 현실적인 문제가 됐을지도 모른다는 추측을 하게된다. |
 |
| 이 부분의 경우 수직 빗물 배관은 교체된 것으로 보이는데, 옥상에서 나온 배관 자체는 잘 보존되어 있는 것으로 봐서 문제 없이 잘 작동하는 듯 하다. |
대진 연립주택의 사진과 추가 정보는 앞선 포스트 참조
