Old apartments around Masan Station-5-1 : drawings
마산역 번개시장 인근 아파트들-5-1
역전통합 아파트 드로잉
역전통합 아파트
1980.11.28
앞서 다룬 마산역 앞 번개시장에 위치한 역전통합 아파트 포스트
역전통합 아파트를 3D 드로잉으로 재구성해보았다.
2층부터 시작되는 아파트 층은 47m x 20m 정도의 사이즈를 가지고 있고
1층은 상부의 데크 사이즈까지 포함하면 대략 50m x 24m 내외의 사이즈일 것으로 추정
아파트의 전면에 위치한 6개 세대 면적이 각각 61.59㎡으로
이를 토대로 추정한 모듈은 대략 7.8 x 8(혹은 3.9 x 4)내외일 것으로 보이나
보의 위치나 기둥의 위치등으로 추정한 결과
구조모듈은 이와 일치하지 않을 수도 있을 것으로도 보인다.
제일 마지막에 첨부한 평면 scheme은 6.3m x 8m(혹은 4m) 구조모듈로 배치해본 것으로
ㄷ자로 꺾이는 부분을 고려할 때 이런 구조가 합당해 보이나
보다 정확한 구조형태는 추가적인 확인이 필요하다.
 |
| 데크에서 이어지는 2개의 계단실과 ㄷ자 배치의 아파트층을 확인할 수 있다. |
 |
| 지상에서 데크층으로 오르는 2개의 계단을 확인할 수 있다. |
 |
| 아파트 층의 전반적인 구성을 확인할 수 있다. 복도도 건물의 형태를 따라 ㄷ자로 꺾여 배치되어 있다. |
 |
| 지상층 상점의 구성과 상부 데크의 존재를 확인 |
 |
| 2층부터 상부층을 바라본 모습으로 5층까지 동일한 구성이 반복된다. |
 |

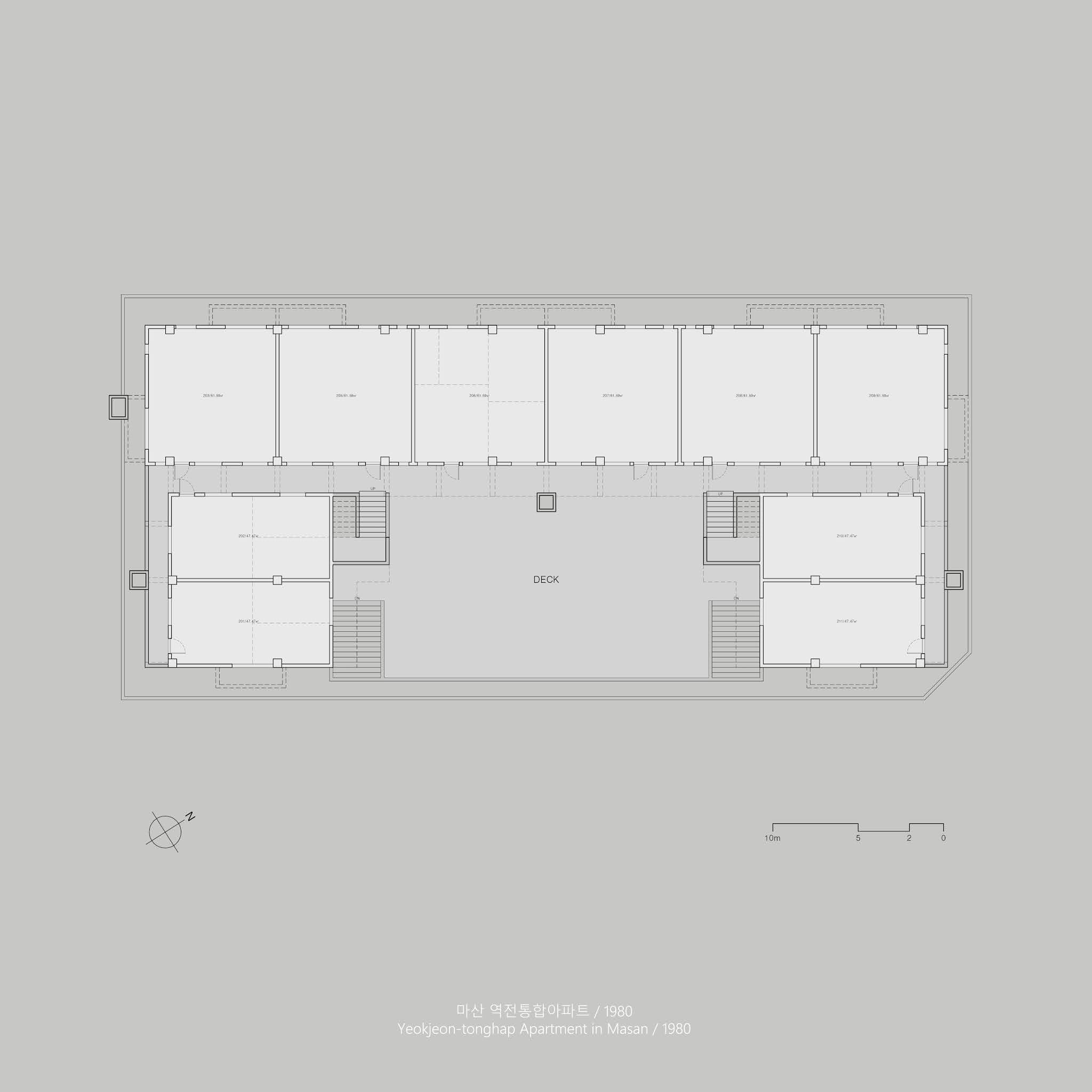

| 데크가 있는 2층 평면 scheme. 세대 내부 평면은 확인하지 못함. |
2020.08.27 평면 추가 작업
인터넷 검색을 해보니 부동산 업체 광고로 역전통합 아파트의 내부 구조를 확인할 수 있었다
도면 자료가 아닌 사진과 동영상 자료들 뿐이라 정확한 치수는 확인이 어렵지만
방의 개수 및 내부 구조를 파악할 수 있어서
이를 반영해 도면을 추가한다.
건물의 주요부분에 각 층에 6세대씩 있는 61.59㎡에 해당하는 세대들
(각층 3, 5, 6, 7, 8, 9호에 해당하는 세대들)은
방3, LDK가 하나의 공간으로 되어 있고 화장실 1개소가 있는 구조로
가장 큰 방(안방)에 발코니가 연결되어 있고
LDK는 복도쪽에 면해 있다.
방 1개소는 복도에 면해있고 안방을 포함한 나머지 2개소는 반대편 외벽에 면해 있다.
건물의 평면이 꺾이 부분 양쪽에 2개소씩 층별로 총 4개의 세대가 있는
47.47㎡에 해당하는 유형은
한 부동산 업체에서 동영상을 올려두어 공간구조 파악이 수월했다
방2개소, 독립된 주방과 독립된 거실, 외기와 접하지 않는 1개소의 화장실이 있는 구조로
복도에 면한 세대와 건물 외부에 면한 세대 사이에
발코니의 개수, 주방의 구조 등에서 약간의 차이가 있을 것으로 보인다.
가운데 더스트 슈트를 기준으로 좌우 평면이 거의 완벽한 대칭을 이루고 있다.
