drawing of an old market building in Hoewon-dong, Masan
마산 회원동 회원종합시장 건물 드로잉
회원종합시장 건물
1979.02.22
앞서 마산 회원동 회원종합 시장 건물을 세차례에 걸쳐 다룬바 있다.
세 동의 건물이 나란히 배치되어
건물 사이 공간을 1층에서는 시장의 통로로,
2, 3층에서는 보이드 및 외부 복도로 사용하고 있고
지상층 뿐 아니라 2, 3층의 복도들은 모두 연결되어 순환동선을 이루고 있다.
다음의 평면 scheme을 통해 읽을 수 있다
원래 파악했던 것과는 달리 지상층에서 통하는 계단은 3개소이고
위에서 언급한 외부 복도는 이 계단들과 모두 연결되어 있다.
서쪽에서부터 A동은 4층, B동은 3층, 가장 동쪽의 C동은 2층으로 점차 높이가 낮아진다.
전체적인 구성 뿐아니라 천정면에 반복되어 노출되어 있는 구조보의 배치도 인상적이다.
특히 1, 2층은 거의 같은 방식의 사각 구조보가 배치되어 있고
3층은 보가 없는 대신 외부복도 전면으로
모서리가 굴려진 사각 아치가 8개 반복해 배치되어 있다.
구조 모듈은 방의 규모로 미루어 짐작했는데
복도와 나란한 방향(남북방향)으로 간격이 7.8m(혹은 3.9m x 2 ),
동서방향은 8m(혹은 4m x 2)로 보인다.
(기본형 세대의 면적인 62.4㎡로 딱 떨어진다)
이 건물도 처마처리가 인상적인 부분이 있는데
2층 복도폭 보다 3층 복도폭을 좁게 만들면서
그 차이 만큼 남는 부분으로 처마로 만들어 변화를 준 부분이다.
3층의 모서리가 굴려진 사각 아치와 더불어 조형적 변화를 통해
시각적 즐거움을 주는 부분이다.
 |
| 오른쪽에 경사로로 표현된 부분은 진입 골목이다. 골목안에 위치한 이곳으로 진입하여야 시장을 만날 수 있다. 3동의 건물이 나란히 배치되어 있다. 메인 진입 계단이 보인다. |
 |
| 왼편으로 계단 2개소가 추가로 보인다. 3개의 계단은 지상2~3층에 걸쳐 모두 복도로 연결되어 있다. 녹색지붕이 A동으로 4층 규모이고 중간의 B동은 3층, 오른편의 A동은 2층 규모. 각 층별로 규모에도 차이를 두어 남는 공간을 옥상 테라스 공간으로 활용하고 있다. |
 |
| 전체 층 구성 |
 |
| 3개의 건물로 구성되어 있고 건물 사이 공간은 보이드 공간으로 비어 있다. |
 |
| 건물 사이 공간에서 확인 가능한 B동의 동쪽 파사드. 1, 2층 천정으로 사각보가 반복되고 3층엔 모서리가 굴려진 사각 아치가 반복된다. |
 |
| 역시 건물 사이 공간에서 확인 가능한 A동의 동쪽 파사드. 1~3층 파사드 구성은 B동과 동일하나 4층이 있어 상층부만 다르다. |
 |
| 단면을 통해 각 건물과 사이공간의 관계를 확인할 수 있다. |
 |
| 마찬가지. 상층부로 올라가며 미묘하게 변화하는 단면의 형상이 흥미롭다 |
 |

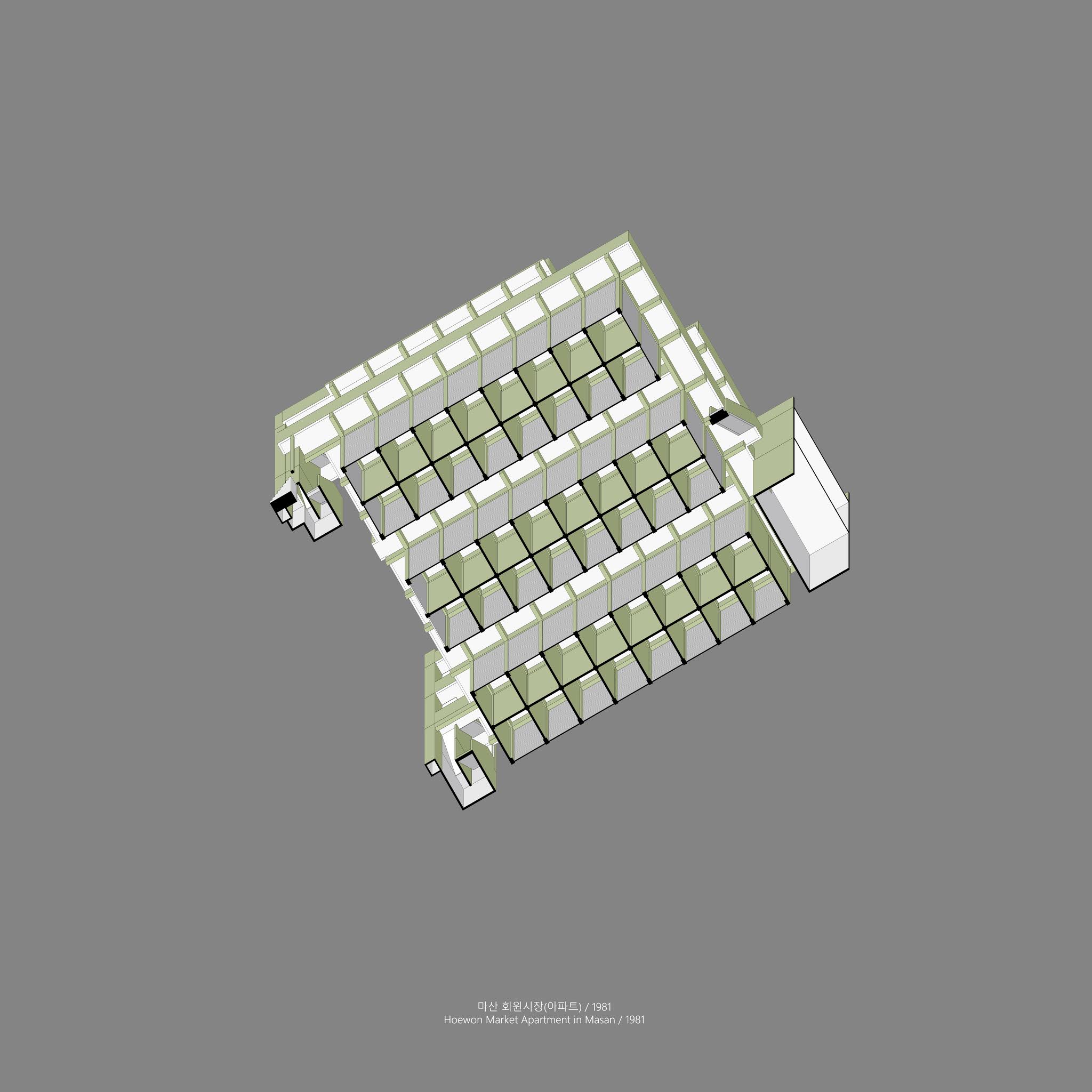

| worm's eye view로 올려다 본 3동의 구성 |
 |
| 천정 하부 반복된 구조보들을 확인할 수 있다. |
 |

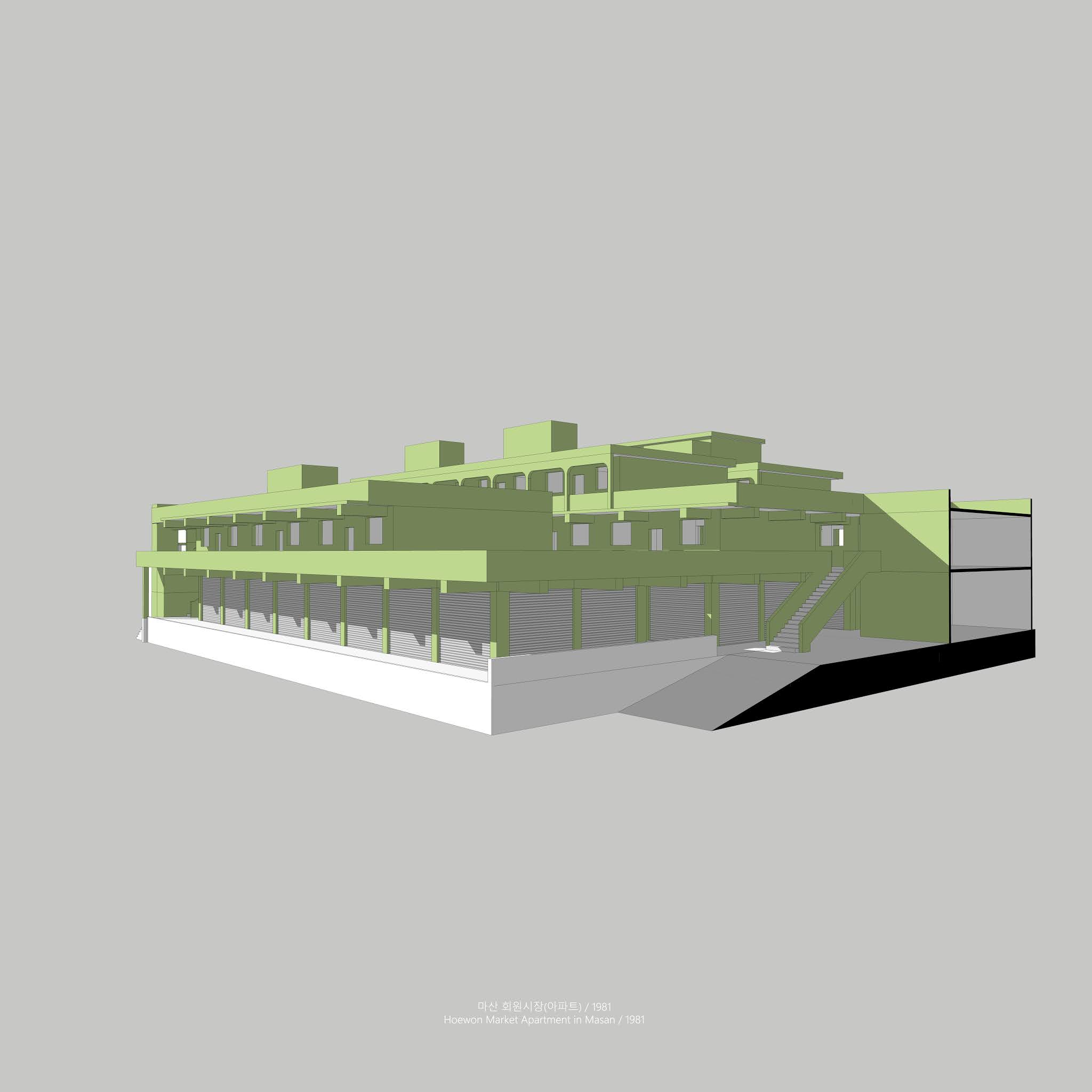

| 투시도로 보다 정확히 건물의 전모를 확인 할 수 있다 가장 동쪽 C동의 형태를 보다 정확히 보여준다. |
 |
| B동의 파사드를 단면으로 확인하였다 |
