3D drawing of old apartments around Masan Station
마산역 번개 시장 인근 시장/상가 아파트들 3D 드로잉
2020.08
앞서 마산역 일대 번개시장의 시장/상가 아파트들을 도면으로 정리한 바 있다.
또한 이 건물들 중 일부를 3d 드로잉으로 그려 몇 차례에 걸쳐 포스트하기도 했다.
이미 예고했던 것 처럼 이미 진행한 개별 건물들 3d 드로잉에 더해
나머지 건물들의 3d 드로잉을 추가로 진행하여
총 8개의 건물들을 하나의 지형도에 올려보았다.
하나도 같은 유형의 건물이 없을 정도로 다양한 유형을 보다 입체적으로 확인이 가능한 드로잉이다.
드로잉의 상단부(북쪽)부터 건물의 유형을 다시 정리해보면
1. 번개 아파트(1983) : 2층 중정형(3층 건물)
2. 대진 연립(1981) : 지상 ㄷ자 배치(2층 건물)
3. 수구아파트(1979) : 11자 배치(2층 건물)
4. 삼역 연립주택(1980) : 지상 중정형(2층 건물)
5. 현대 연립주택(N/A) : 단일형(2층 건물)
6. 태양 연립주택 상가(1981) : 2층 중정형(2층 건물)
7. 역전통합 아파트(1980) : 2층 데크형, ㄷ자 배치(5층 건물)
8. 용이 상회 건물(1986) : 지상층 11자배치, 2층ㄷ자 배치, 브릿지 연결(3층 건물)
건축 시기는 이른 것이 1979(수구 아파트),
가장 늦은 것이 1986(용이 상회 건물)으로,
그리고 대장상 사용승인 날짜가 기재가 되지 않은 것(현대 연립주택)이 한 동이 있다.
처음 조사를 시작할 때는 드로잉을 염두에 두고 있지 않았어서
일부 건물의 세부적인 치수, 구조 등은 추가적인 조사 후 수정이 필요할 수도 있지만
전반적인 공간 구조와 유형에 대한 사항은 충분히 반영이 됐다.
 |
| 1층 레벨 |
 |
| 2층 레벨 |
 |
| 3층 레벨 |
 |

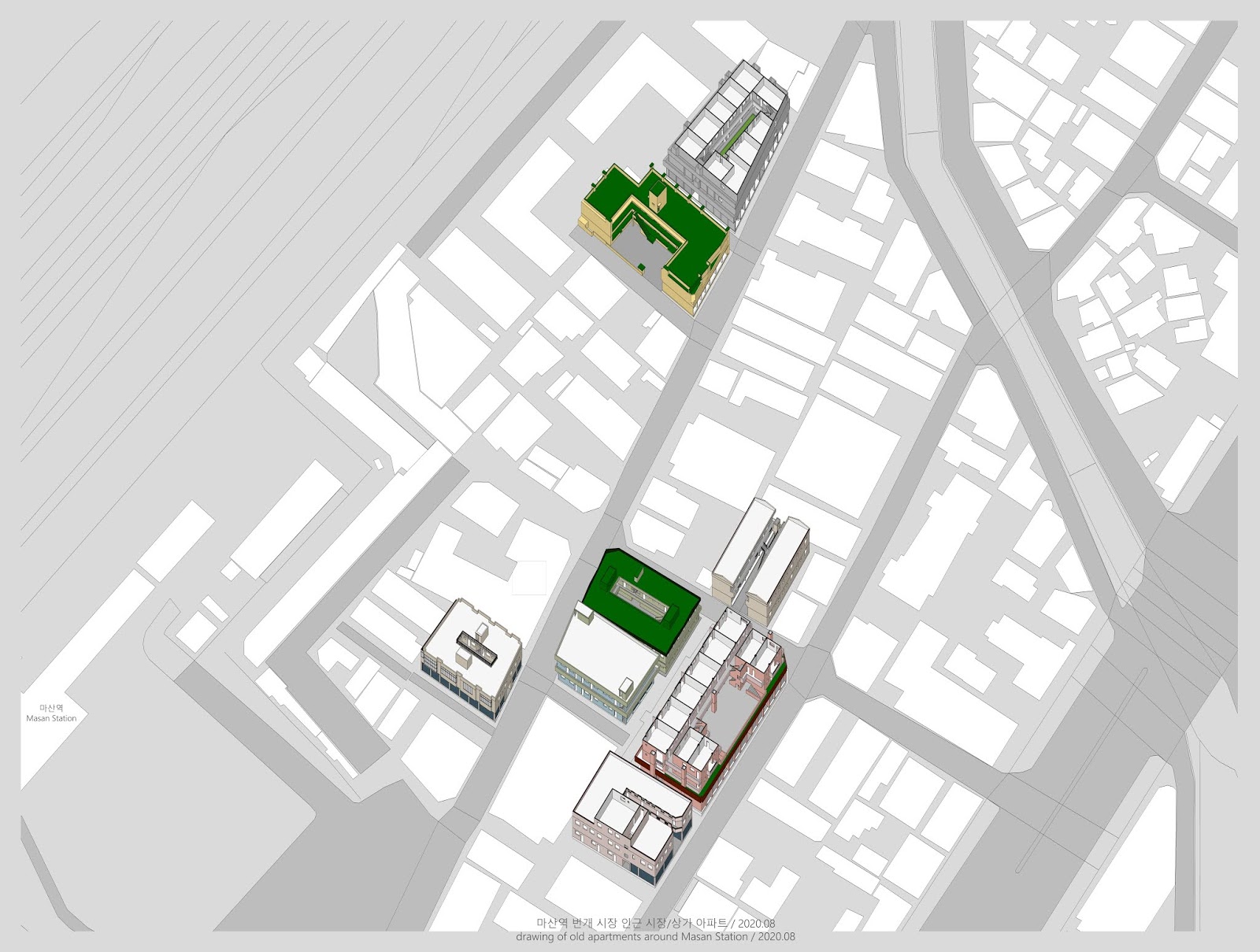

| 전체 모습 |
구역을 좁혀 보다 상세히 들여다 보면
 |
| 1층 레벨 |
 |
| 2층 레벨 |
 |
| 전체 모습 |
 |
| 번개 아파트와 대진연립 부근 |
 |
| 나머지 건물들 부근 |
