plan scheme of Kyungnam Depart (old market-apartment) in Masan 1983 마산 중앙동 경남데파트 평면 scheme 1983

 plan scheme and section scheme of Kyungnam Depart(old market-apartment)

in Masan 1983

마산 중앙동 경남데파트 평면 scheme 1983

+ 단면 scheme

경남 데파트 사진

https://taekle.blogspot.com/2020/09/kyungnam-depart-old-market-apartment-in.html

전체적인 공간 구성만 파악하여 재구성한 평면 scheme

아파트 세대 내부는 파악하지 못했고

인터넷 자료도 발견하지 못한 상태로

앞선 포스트에서 밝힌 것 처럼

부동산 업체 광고를 통해 파악한 방 3, 욕실 1개의 구성과

당시 비슷한 규모의 아파트와 비교해 추정으로 방 구획정도만 그려두었다.

추정키로 방 2개는 도로변에 접해있고

나머지 한개의 방은 진입 복도에 접해 있을 것으로 보인다.

3층의 세대 면적 79.18㎡ 2세대, 89.79㎡ 8세대로 가장 큰 평형이 있고

4, 5층은 각각 79.18㎡ 2세대, 78.11㎡ 8세대씩으로

3층에 비해 복도폭 만큼 줄어든 평형으로 구성되어 있다.

각 층 10 세대씩 총 30 세대의 주거로 구성되어 있다.

----------------------------------------------------------------------------------------------

2022.11.01 section scheme added

2022.11.01 단면 scheme 추가

단면으로 그려보면 이 건물이 가지고 있는 특징이 잘 드러난다.

저층부 상가에만 접근가능한 중앙 계단이 지하1층 ~ 2층 사이에 있고

건물의 양끝에(남북방향)에 상가부터 상층부 주거층까지 전층을 오가는 2개의 계단이 있다.

주거와 상가를 분리한 동선으로

가장 많은 방문객이 오가는 중앙 계단으로는 상층부 주거층으로 올라갈 수 없다.

가장 특징적인 부분은 이 단면에서 보여주듯 상가층에서는 확인할 수 없는

주거층에서만 확인 가능한 3층~5층을 오갈 수 있는 옥외계단이

주거층 중앙부에 있다는 점이다.

이 계단은 옥외 테라스와 결합되어 있으며

3층에서 4층을 거쳐 5층에 이르며 점점 줄어드는 건물의 폭에 맞춰 설치되어 있다.

----------------------------------------------------------------------------------------------

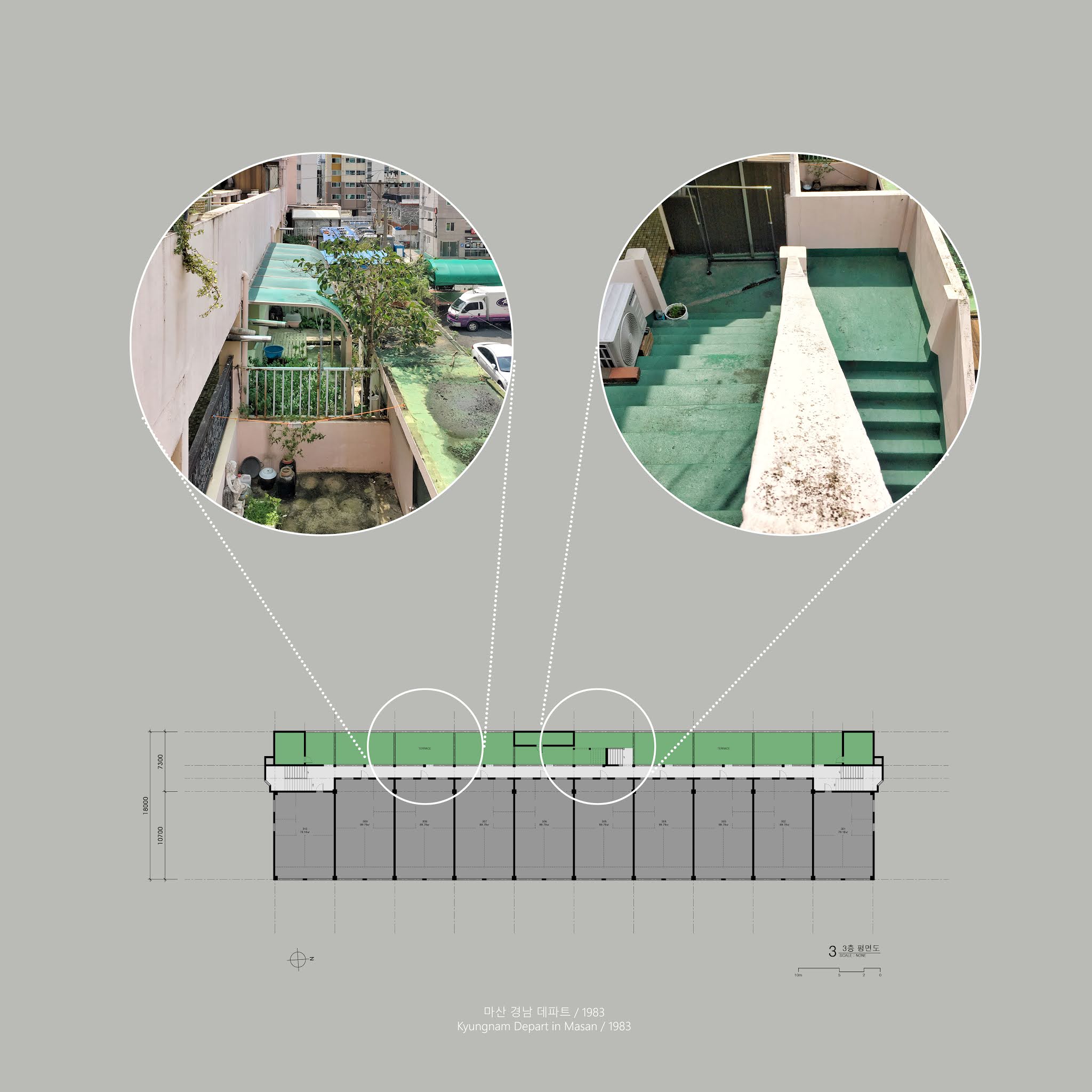

3층 후면의 세대별 테라스. 각 세대에서 복도 건너에 있다.

그리고 복도 중간부분의 3층~5층을 연결하는 계단.

3, 4, 5층 평면. 3~5층으로 오를수록 후면 테라스 폭이 줄어드는 계단식 구조

건물폭이 줄어들면서 계단이 그 줄어든 폭만큼의 위치에 설치되어 있다.

1, 2층 평면.

1층은 전면 도로를 향한 상점이 있고

2층은 중복도식 구성으로 되어 있다.

중앙 계단은 지하1층~2층까지만 있다.
