an old market-apartment complex in Jinhae-2, 1980(plan scheme)
진해 중앙시장 아파트-2, 1980(평면 재구성)
진해의 중앙시장 아파트 사진을 올린 포스트
https://taekle.blogspot.com/2021/02/an-old-market-apartment-in-jinhae-1.html
추후 추가적인 사진도 더 업로드할 계획
도면으로 정리해본 진해 중앙시장 아파트
단위세대 : 방3, 거실, 주방, 욕실1의 구성
면적 80.39㎡으로 모두 동일
각 동 12세대 x 9동 = 108세대로 파악됨
동별로 데크의 규모와 형태, 진입방식의 차이가 있음을 알 수 있다

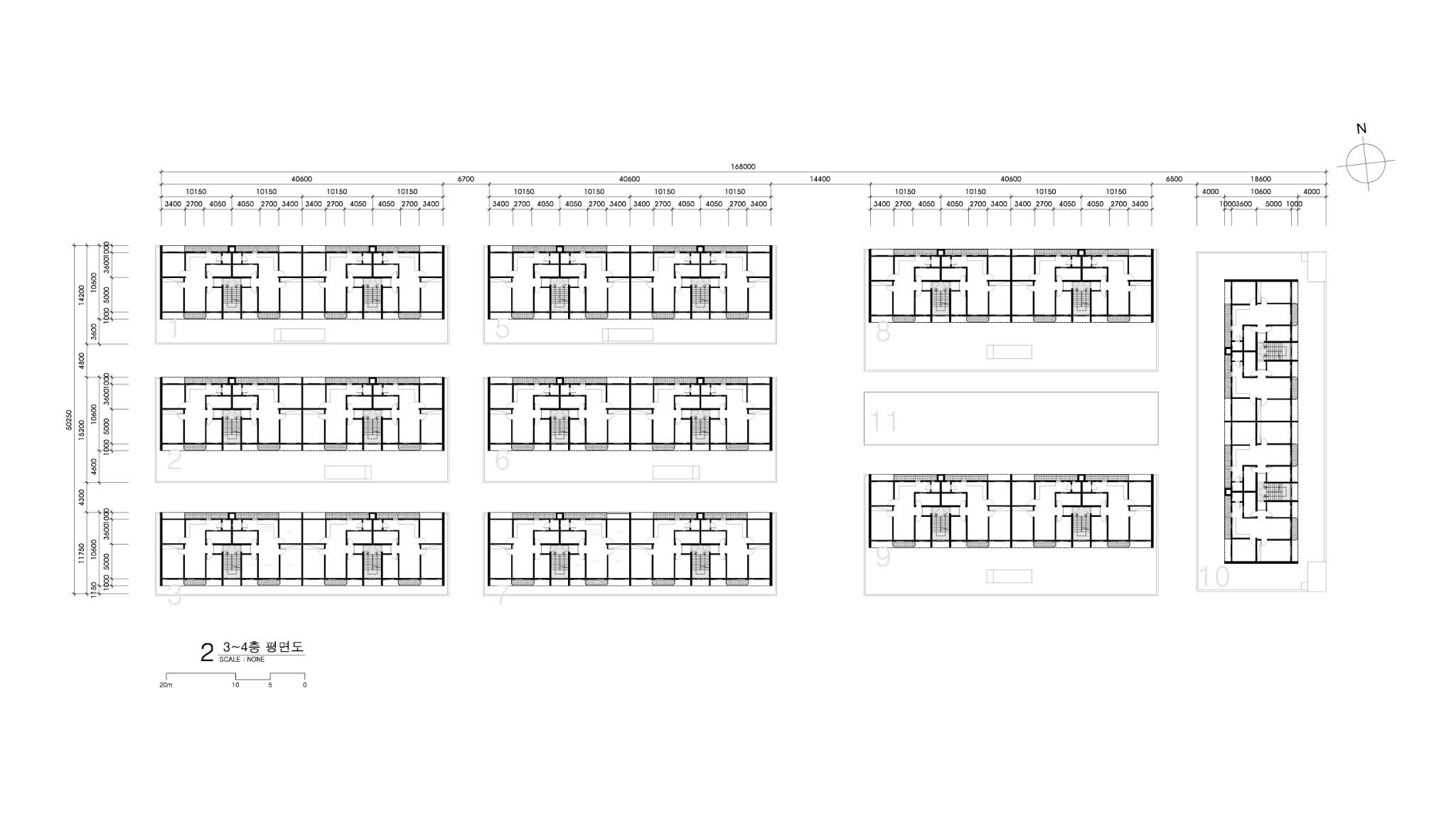

3, 4층 평면도
2층 평면도
회색으로 표현한 곳이 2층에 계획된 데크로
1층 시장/상점에서 주거층으로의 전이공간이자
아파트 세대들의 앞마당이다
다양한 사이즈를 확인할 수 있다.
사진은 오른쪽이 8동, 푸른색지붕은 상가동, 왼쪽이 9동
8동의 2층 데크와 계단을 확인할 수 있다
7동 3, 4층 평면
9동 2층 평면
데크 폭이 거의 8m에 가깝다
중간의 계단을 통해 하부층 시장으로 연결된다.
시장의 아케이드에 면해 계단이 계획되어 있다
단위 세대 내부 구조는 주민 인터뷰를 통해 대략의 구성을 파악하고
인터넷 검색으로 부동산 사이트의 광고 사진을 통해
보다 구체화하였다
치수는 차이가 있을 수 있으나
전체적인 구성은 현황과 거의 차이가 없을 것으로 보인다.
부동산 사이트 사진 참조
3베이의 구성으로, 앞서 지어진 아파트들에서 발견되는
무리스러운 평면에서 탈피해 표준적인 형태로 발전해가는 형태를 보인다
욕실/화장실이 외기에 직접 접하지 못하고
주방 측면 발코니 연결 통로와 맞닿아
내부에 창이 있는 형태로 파악된다
2021.05.05
